Rangkaian lampu kepala dengan relay
Lampu kepala pada kendaraan berfungsi untuk menerangi jalan pada waktu malam hari,terdapat lampu jarak jauh dan lampu jarak dekat,jika berpapasan dengan pengendara lain di sarankan menggunakan lampu jarak dekat.
⇒Komponen rangkaian lampu kepala dengan relay adalah :
Rangkaian lampu kepala ada yang menggunakan relay dan tanpa menggunakan relay,pada mobil rata-rata sudah menggunakan relay pada lampu kepala.Dan lampu kepala menggunakan saklar kombinasi.
Komponen lampu kepala dengan relay antara lain,baterai sebagai sumber arus,sekering sebagai pengaman,kumparan relay,saklar kombinasi,lampu indikator jauh dan lampu kepala jauh dekat.
⇒ Berikut ini gambar rangkaian lampu kepala beserta cara kerjanya.
⇒Komponen rangkaian lampu kepala dengan relay adalah :
- baterai
- lampu kepala jauh dekat
- sekring
- relay
- saklar kombinasi
Rangkaian lampu kepala ada yang menggunakan relay dan tanpa menggunakan relay,pada mobil rata-rata sudah menggunakan relay pada lampu kepala.Dan lampu kepala menggunakan saklar kombinasi.
Komponen lampu kepala dengan relay antara lain,baterai sebagai sumber arus,sekering sebagai pengaman,kumparan relay,saklar kombinasi,lampu indikator jauh dan lampu kepala jauh dekat.
⇒ Berikut ini gambar rangkaian lampu kepala beserta cara kerjanya.
→Lampu kepala jarak dekat /Low beam : posisi saklar HEAD dan dim LOW,
Arus mengalir dari Baterai - sekring - relay - saklar - massa.
lampu dekat bekerja.
→Lampu jauh HI Beam : posisi saklar HEAD dan posisi saklar dim HIGHT.
⇒ Indicator Lamp
Arus mengalir dari Baterai - sekring - relay - saklar dim - massa,
selain itu arus mengalir menuju lampu kepala melalui lampu dekat menuju lampu indikator jauh dan massa.lampu indikator menyala terang.(lampu indikator dengan lampu jauh dirangkai secara seri)
→Lampu jauh posisi FLASH : saklar lampu posisi FLASH.
⇒Indikator lamp.
Arus mengalir dari Baterai - sekring - relay - saklar dim - massa.
selanjutnya arus mengalir dari Baterai - sekring - relay - lampu jauh - saklar dim - massa.
sehingga lampu kepala jauh menyala.
Relay gambar diatas pada terminal 86 digabung 30 ,terminal 87 ke lampu terminal 85 ke saklar.(untuk terminal 85 dan 86 dibolak - balik sama )

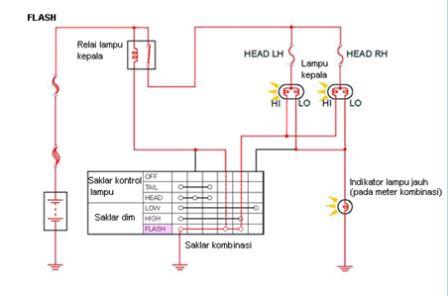

Gambar rangkaian lampu kepala dengan menggunakan relay dan menggunakan saklar kombinasi dan cara kerjanya pada posisi Low Beam lampu kepala jarak dekat menyala ,HI Beam lampu indikator dan Flash lampu kepala jauh menyala.untuk lampu indikator dirangkai seri dengan lampu kepala jarak jauh.
